製作課題２の動作

製作課題2: ド・モルガンの法則 \(\overline{X_0 \cdot X}_1 = \overline{X}_0 + \overline{X}_1\) の左辺の項を実現する論理回路と右辺の項を実現する論理回路をそれぞれ製作し，両回路が同じ動作をすることを確認せよ．

　課題の解答回路を図A.2.1に示します．

　　　　　　　　図A.2.1 課題の解答回路

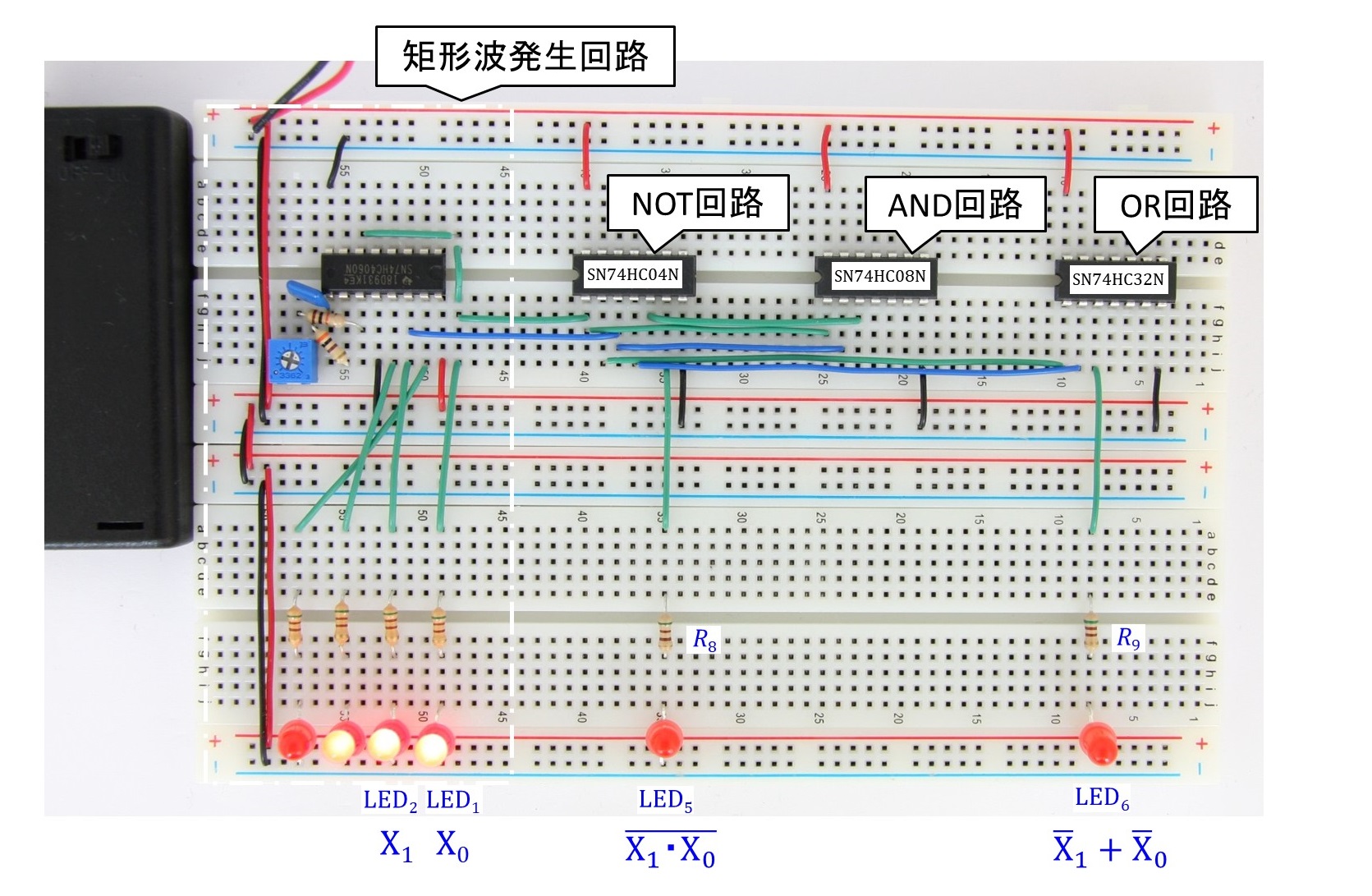

　課題の製作例の写真を図A.2.2に示します．

　　　　　　　　　図A.2.2 課題の製作例

　この回路の動作は以下のビデオをご覧下さい．
